3. ゲート酸化+ゲート形成

半導体ウェハーができるまでTop »

トランジスタの性能を左右するもっとも重要な工程です。
ゲート酸化はトランジスタの性能、信頼性に大きく影響するため、均一な分布の薄く緻密な膜である必要があります。
ゲート形成の寸法もトランジスタの性能に大きく影響するため、レジストパターン形成、エッチングともに厳密な寸法管理が必要です。
なお、ゲート電極はポリシリコン(多結晶シリコン)をCVD法で形成します。

索引

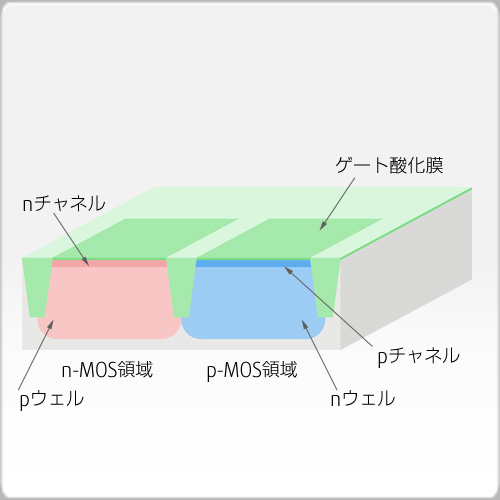

3-1. ゲート酸化

薬品処理で清浄な状態になったシリコン表面を酸化し、ゲート酸化膜を形成します。
この酸化膜の膜厚/膜質はトランジスタの性能、信頼性に大きく影響するため、均一な分布の薄く緻密な膜である必要があります。

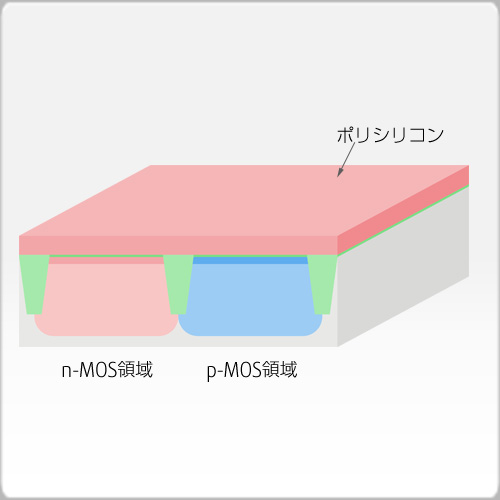

3-2. ポリシリコン成長

ゲート電極となるポリシリコン(多結晶シリコン)をCVD法で形成します。

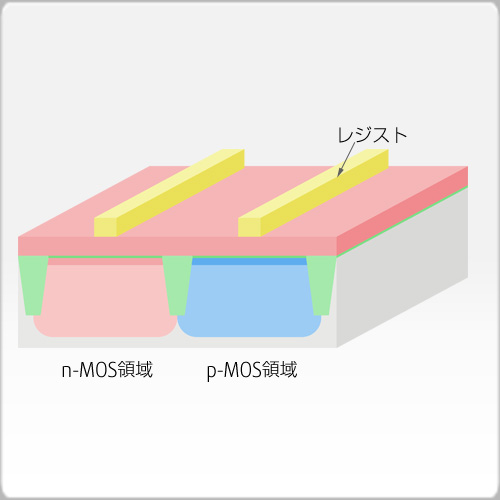

3-3. ゲートレジストパターン形成

ゲートレジストパターンを形成します。

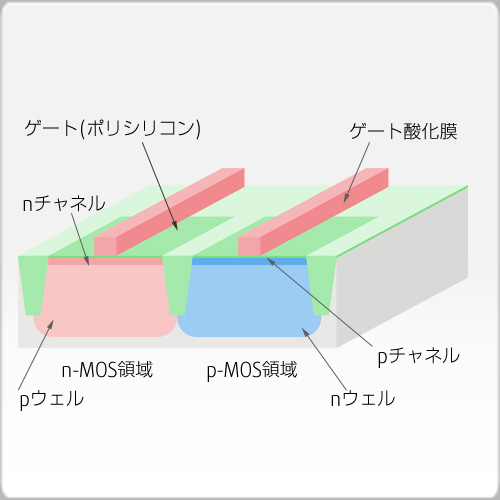

3-4. ゲートエッチング

ゲートレジストパターンをマスクにポリシリコン、ゲート酸化膜をエッチングしゲートを形成します。
エッチング後、レジストパターンは除去します。
ゲートの寸法はトランジスタの性能に大きく影響するため、ゲートレジストパターン形成、ゲートエッチングともに厳密な寸法管理が必要です。

Process Flow(プロセスフロー)
