4. LDD形成

半導体ウェハーができるまでTop »

トランジスタの微細化にともなう弊害(動作速度が遅くなるなど)を回避するため、LDD(Lightly Doped Drain、低濃度不純物ドレイン)を形成します。
LDDは、エクステンションとも言います。

n-LDD:n-MOS領域にn型不純物(リン、ヒ素など)を注入します。

p-LDD:p-MOS領域にp型不純物(ボロンなど)を注入します。

索引

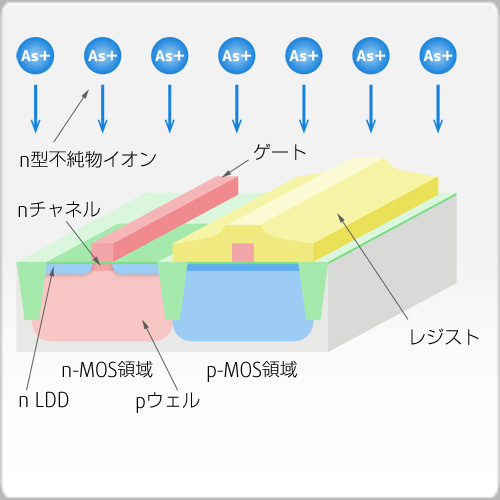

4-1. n-LDD

p-MOS領域を覆うレジストパターンを形成し、n-MOS領域にn型不純物(P リン、As ヒ素など)を注入します。
注入後、レジストパターンは除去します。

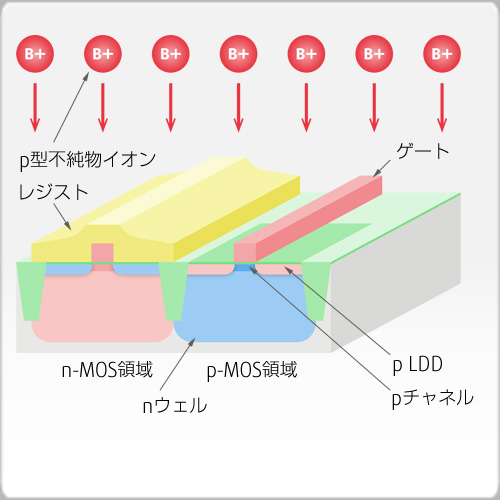

4-2. p-LDD

n-MOS領域を覆うレジストパターンを形成し、p-MOS領域にp型不純物(B ボロンなど)を注入します。
注入後、レジストパターンは除去します。
