BEOL(Back End of Line:配線工程、半導体製造前工程の後半)
10. メタル-1

半導体ウェハーができるまでTop »

絶縁膜を形成し、溝(トレンチ)を掘り、溝にCu(銅)を埋め込みます。
溝だけにCuを埋め込む方式をシングルダマシン(single damascene)と言います。

メタル-1Cu埋め込み:電気メッキでトレンチにCu膜を埋め込みます。

メタル-1Cu研磨:表面研磨でCu膜を除去し、溝の中だけにCuを残します。

索引

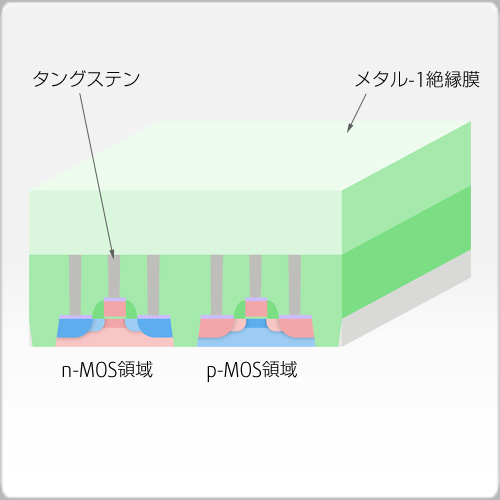

10-1. メタル-1絶縁膜成長

シリコンウェハー表面にCVD法で厚いシリコン酸化膜などを形成します。

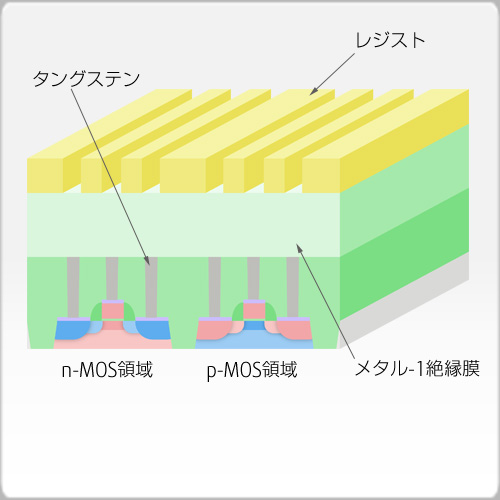

10-2. メタル-1トレンチレジストパターン形成

メタル-1トレンチ(溝)のレジストパターンを形成します。


10-3. メタル-1トレンチエッチング

メタル-1トレンチレジストパターンをマスクにエッチング処理をおこない、絶縁膜にトレンチを形成します。
エッチング後、レジストパターンは除去します。

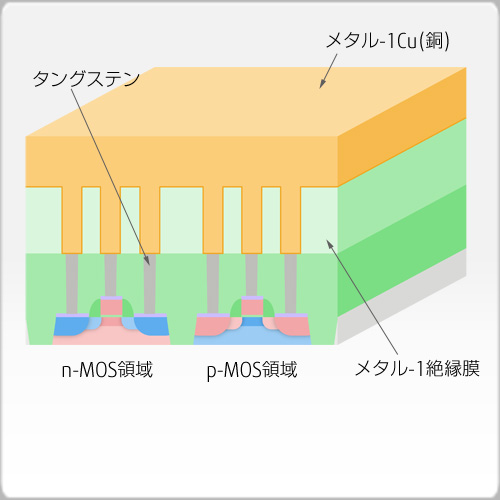

10-4. メタル-1Cu埋め込み

電気メッキでCu膜を形成し、トレンチに埋め込みます。

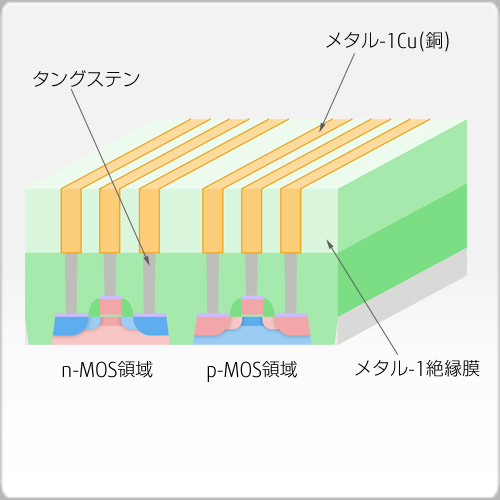

10-5. メタル-1Cu研磨

表面を研磨することで、余分なCu膜を除去し、トレンチの中だけにCuを残します。
