5. サイドウォール

半導体ウェハーができるまでTop »

前記の「4. LDD形成」および、ゲート、ソース、ドレインのサリサイド形成(後述「5. シリサイド」)を成立させるため、ゲートの横方向(両サイド)の壁のみに酸化膜を形成します。
サイドウォール酸化膜成長:ウェハー全面に酸化膜を形成します。 サイドウォールエッチング:酸化膜に異方性(縦方向)のエッチングを施しゲート側壁のみに酸化膜を残します。

索引

5-1. サイドウォール酸化膜成長

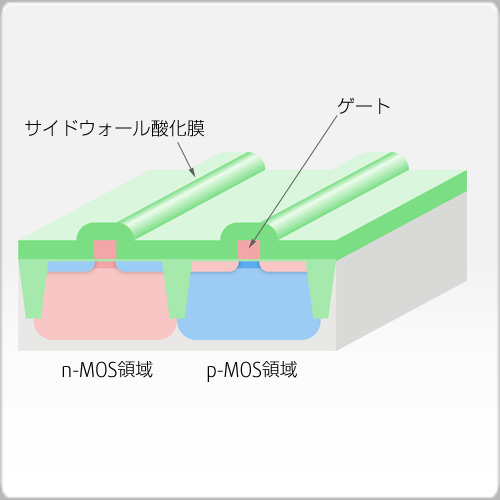

シリコンウェハー全面に、CVD法でシリコン酸化膜を形成します。


5-2. サイドウォールエッチング

全面に形成した酸化膜に異方性のエッチングを施すと、ゲート側壁のみに酸化膜を残すことができます。
このようなレジストパターンを用いないエッチングは、エッチバックと言います。

Process Flow(プロセスフロー)
