6. ソースドレイン

半導体ウェハーができるまでTop »

n-MOS領域、p-MOS領域それぞれに、ソースとドレインを形成します。通常のトランジスタの場合、左右対称であるため形状は同じです。電源の接続方向によって、どちらがソースでドレインなのかが規定されます。
 p-ソースドレイン:p-MOS領域にp型不純物(ボロンなど)を注入します。
 n-ソースドレイン:n-MOS領域にn型不純物(リン、ヒ素など)を注入します。

索引

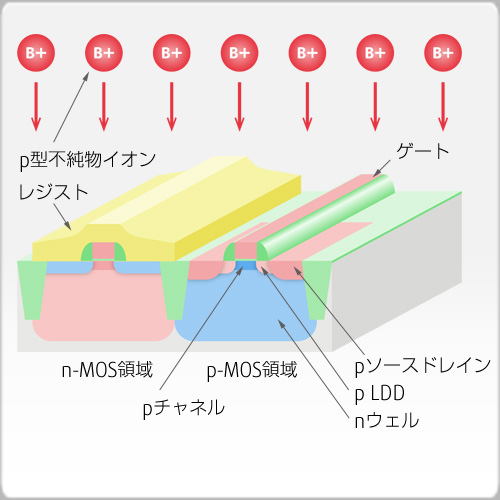

6-1. p-ソースドレイン

n-MOS領域を覆うレジストパターンを形成し、p-MOS領域にp型不純物(B ボロンなど)を注入します。
注入後、レジストパターンは除去します。

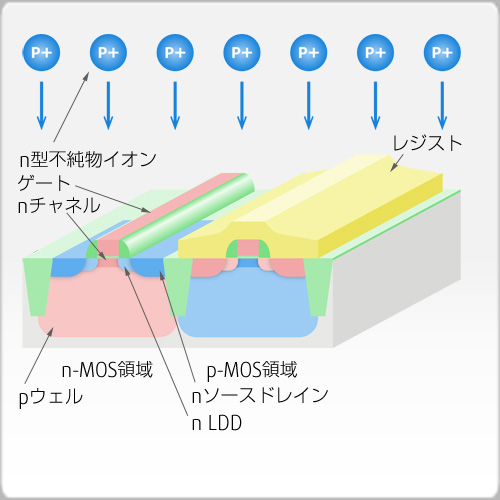

6-2. n-ソースドレイン

p-MOS領域を覆うレジストパターンを形成し、n-MOS領域にn型不純物(P リン、As ヒ素など)を注入します。
注入後、レジストパターンは除去します。
